攝影測量系統是大物體掃描時使用的測量工具，了解更多信息可閱讀：攝影測量系統軟件使用說明及功能簡介。為方便客戶對攝影定位系統有更深刻的了解。將會從界面設置，軟件分析等方面做詳細的解析。
▌界面設置
1、圖片顯示
當我們將圖片導入到軟件中時我們會發現軟件界面的左側是“圖片”顯示位置，右側為圖片的縮略圖，中間是解算之后的顯示界面。如圖：

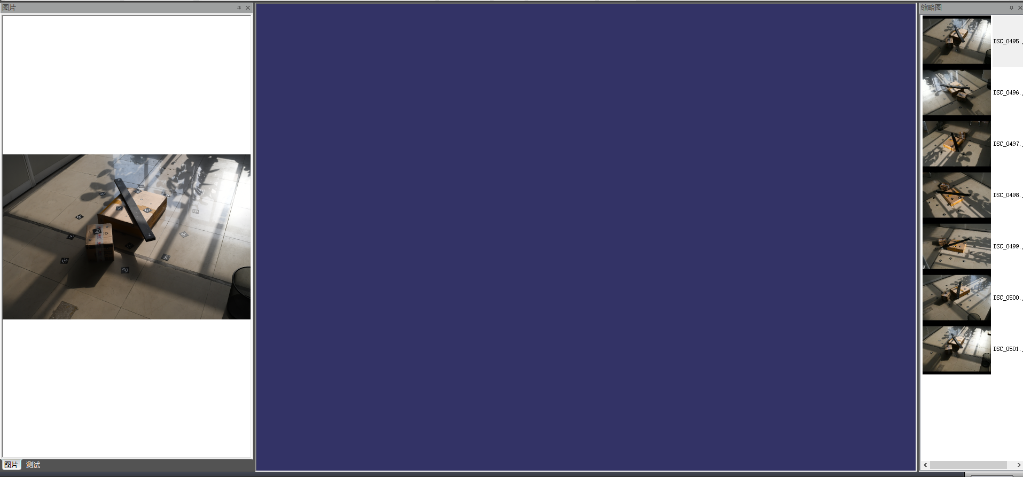

（原始的操作界面）
我們可以通過鼠標來改變相片框所占比例的大小，同時可以通過鼠標的滑輪來改變相框中圖片的大小，并用鼠標來拖動圖片，更加方便觀察圖片，如圖：

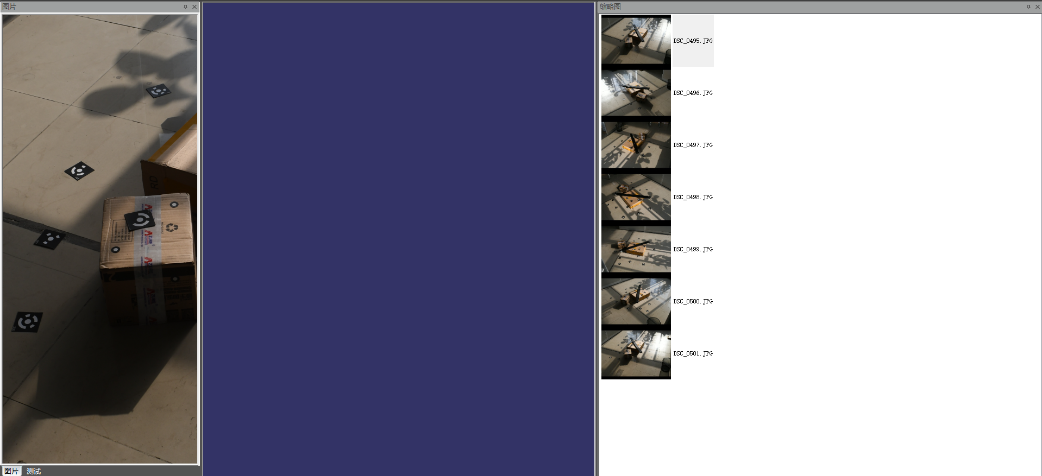

（改變之后的操作界面）
同時在解算完之后我們可以通過圖片窗口來看到解析完之后的編碼點和標記點的解析情況和編碼點的編號，如下圖：

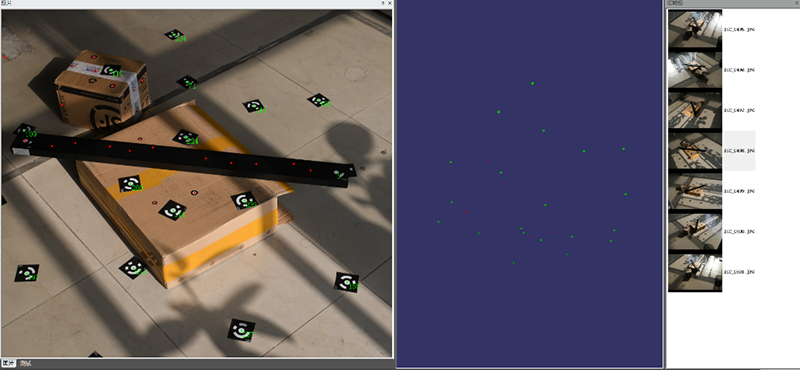

（計算完之后的界面）
2、縮略圖
軟件操作界面的右側為“縮略圖”，同樣縮略圖狀態欄的大小也可以通過鼠標來改變，并且通過縮略圖可以選擇我們所需的圖片，當我們在縮略圖中點擊照片之后，左側的圖片界面中的圖片也會相應的改變，如圖：
（縮略圖改變后的界面）
在軟件操作界面的上面可以自由的選擇界面的情況，可以根據自己的喜好來自定義軟件的操作界面，如下圖：

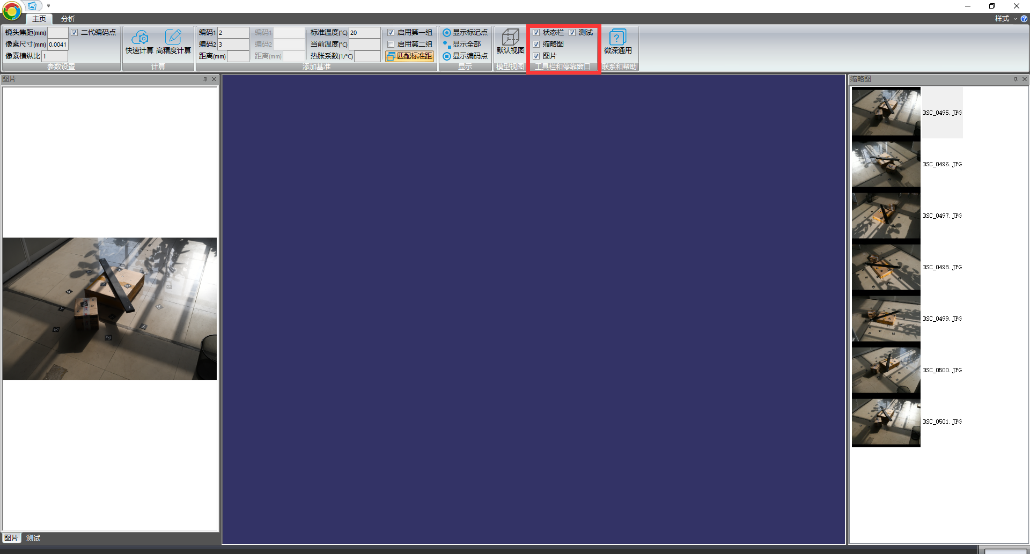

（默認界面）

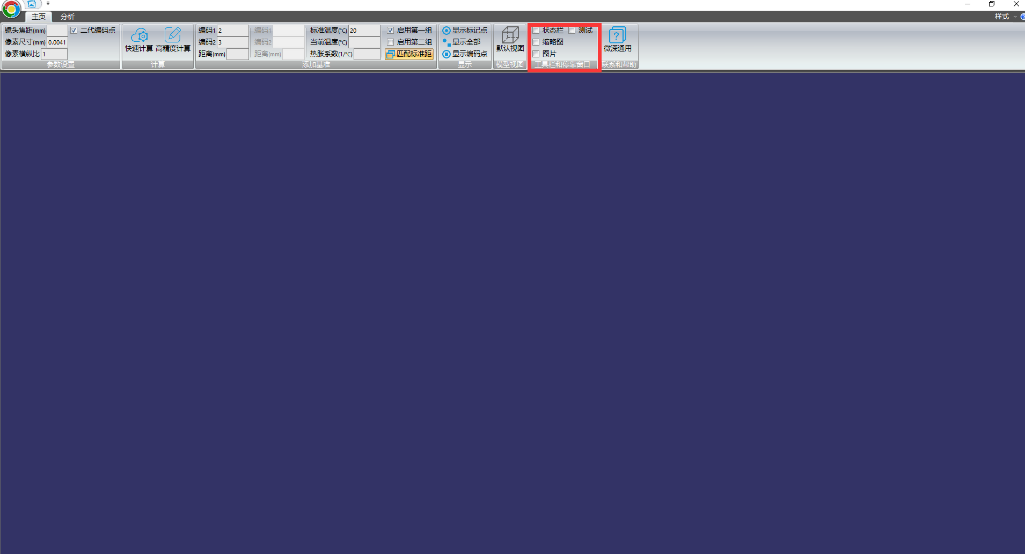

（自定義界面）
▌軟件分析
1、標記點或編碼點距離測量
距離測量是這款攝影定位軟件的一大亮點，通過軟件的計算我們可以得出我們所需的兩個編碼點之間的距離，點擊分析-距離，在待測編碼點中輸入我們需要測量的兩個編碼點編號（編號可在解算完的圖片顯示窗口看到），點擊計算，如圖所示就可獲得兩個編碼點的距離。

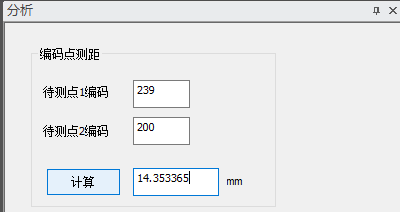

（距離計算界面）
這個計算的功能在我們的實際應用中有很重要作用，當我們需要知道某兩個位置的距離時我們只需要將待測物體邊緣上貼上編碼點，然后在計算完之后我們可以輸入待測的編碼點的編號，這樣我們就可以直接獲得待測物體的長度。
2、點坐標
點坐標是我們公司軟件額外的技術，本公司的攝影定位不僅僅能夠構建出編碼點的框架，構建的框架點都有相位信息，如果需要某一個點的相位信息，可以將這個點的編碼輸入到軟件中，然后點擊添加，可以看到所需點的相位信息，如圖所示：

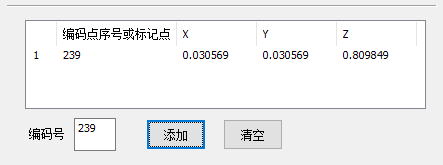

（點坐標計算界面）
3、厚度補償
為了提高軟件的計算精度，軟件特別設計了厚度補償，在需要精度十分苛刻的情況下，我們在計算的過程中可以將全部編碼點和標記點的厚度去掉，如圖：
（厚度補償）
在編碼點補償后面輸入編碼點的厚度，在標記點補償中輸入標記點的厚度，然后點擊啟動厚度補償，這時軟件就會自動的去除編碼點和標記點的厚度。但要注意的是這個過程是不可逆的，我們在點擊了啟動厚度補償之后我們就沒有辦法在返回之前的值。厚度補償如下圖所示：

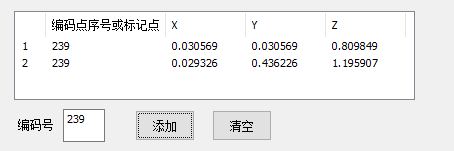

（對比圖）
上圖為啟動厚度補償之前與啟動厚度補償之后的數據對比圖，從圖中我們可以看出，在前后同一個點的坐標發生了變化這說明厚度補償已經啟動。
以上就是攝影定位系統的進階教程，其中軟件分析中的功能是攝影定位軟件的一大亮點與一大核心，我們在實際的應用中會起到事半功倍的效果，會大大的縮短我們的產品周期。助客戶成功是我們的原則，為此我們將不斷的完善及研發我們的產品，成為您成功路上的一大助力。
