通過三維掃描儀掃描物件，獲取的數據就是三維點云，后續都是依據這些三維點云的坐標進行處理。但是在檢測中，僅僅依靠這些三維點云的坐標是無法進行檢測對比的。通過把點云網格化就可以把三維點轉化為小平面體，有了小平面體后，就可以進行檢測了。
什么是點云網格化？

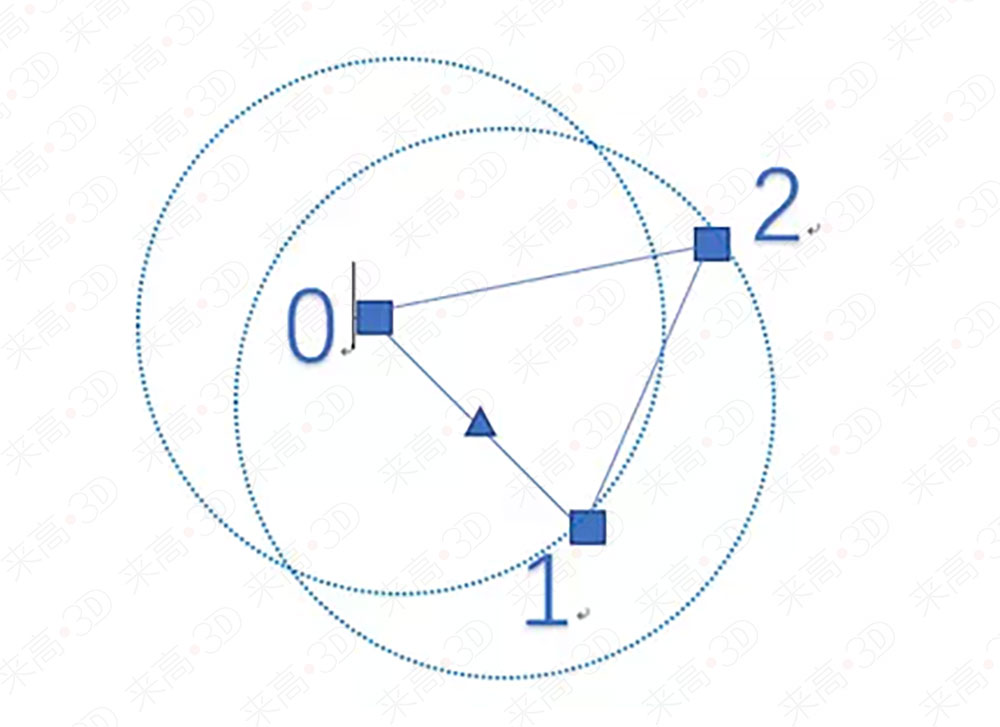

點云網格化就是隨機選取一個點，基于該點臨近位置搜索第二個點，兩點之間形成一條線，再基于該線的臨近位置搜索第三個點，形成一個三角。
1

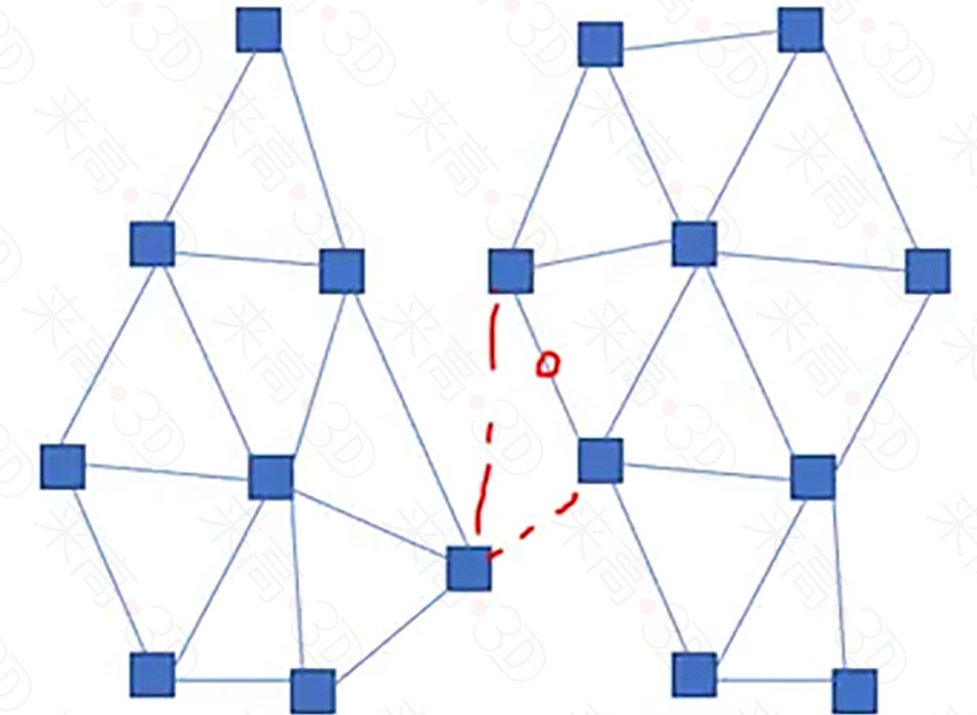

然后在三角的基礎上，進行面的填充，利用一邊的中間點進行臨近搜索（如圖2所示），碰到合適的點，便會跟這條邊構成一個新的三角面，同時衍生出兩條新邊。以此類推，直到隊列中不再滿足外邊提供中點搜索的條件為止。

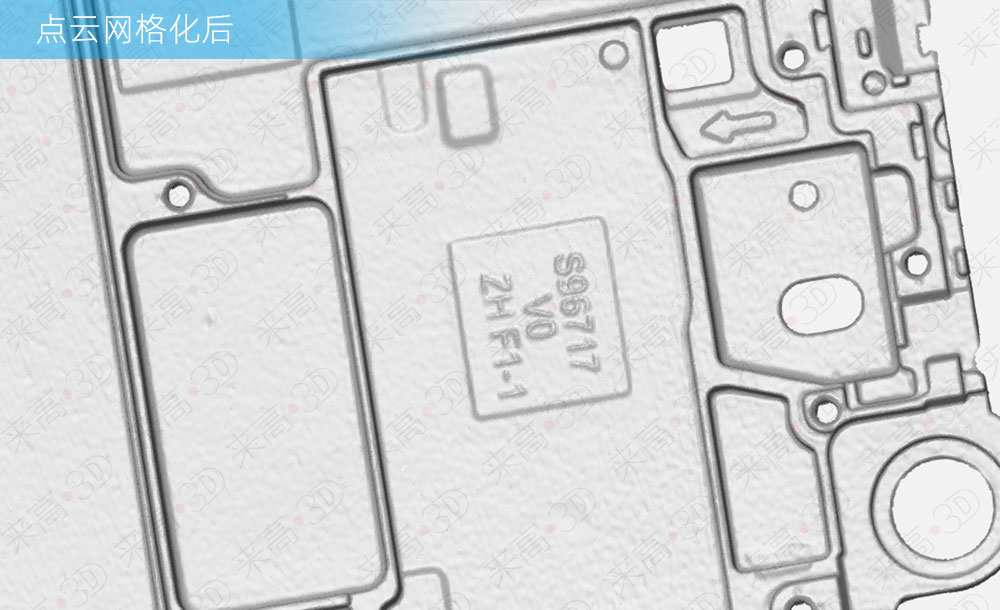

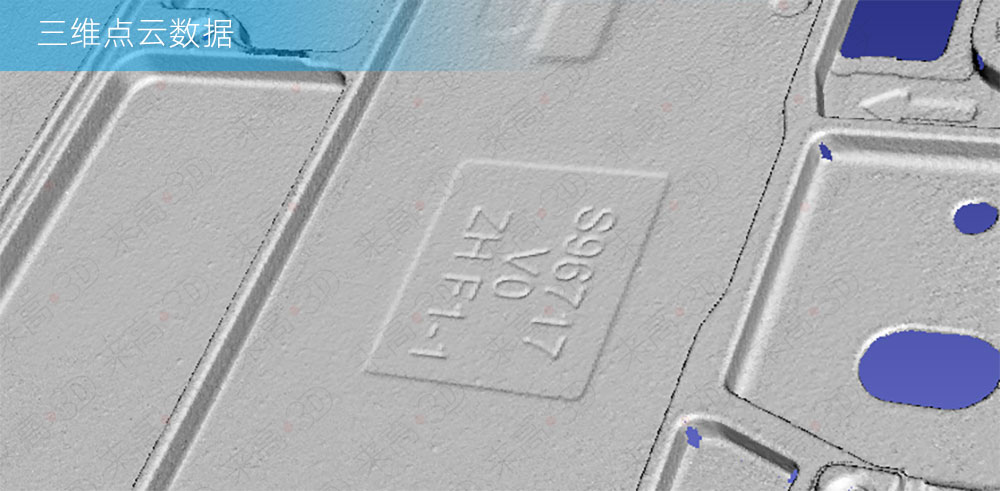

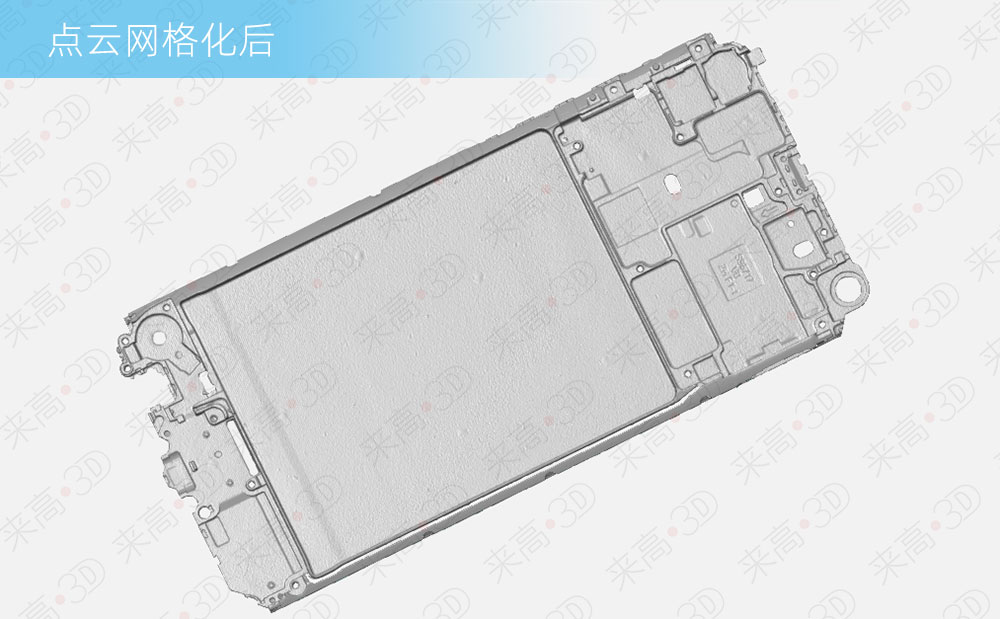

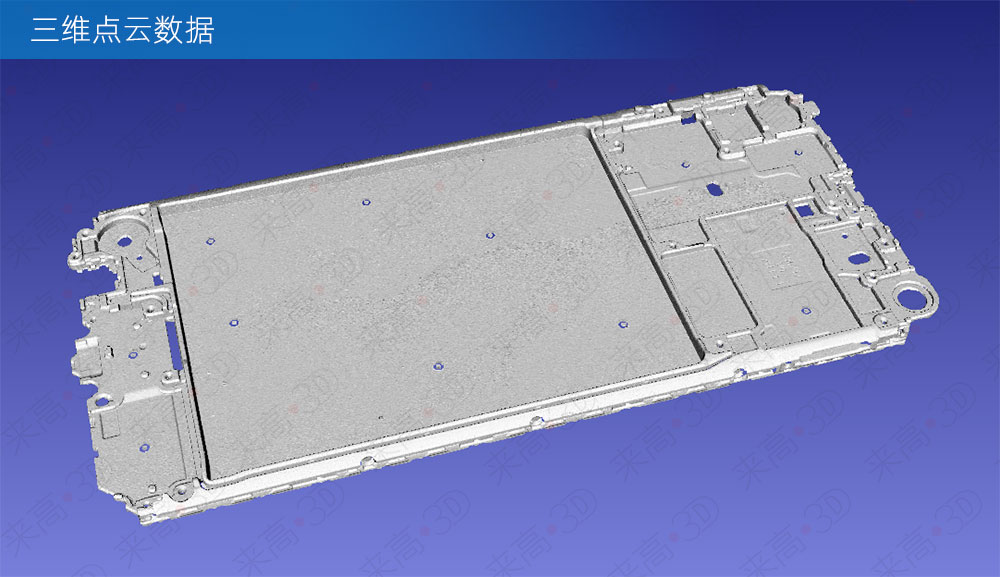

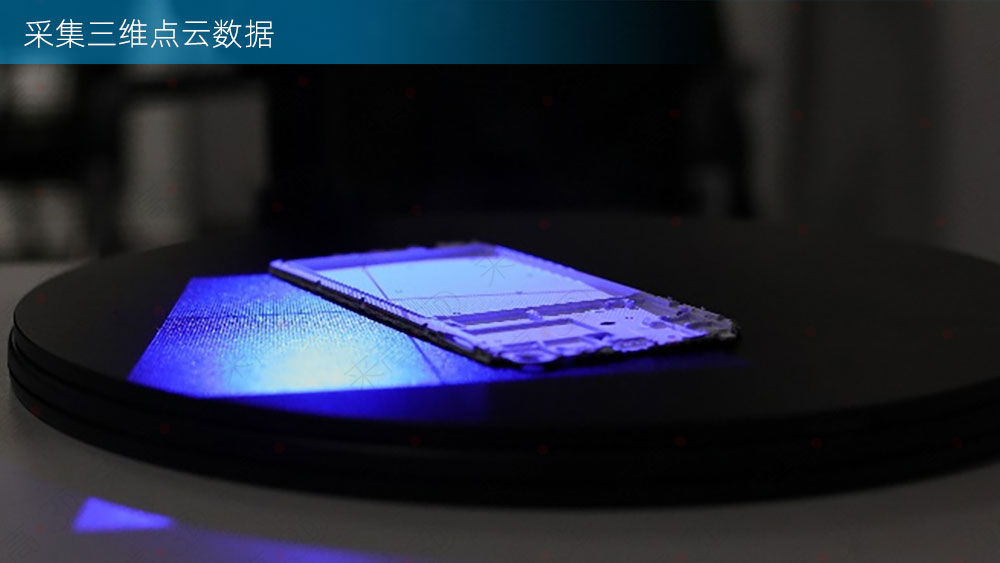

掃描三維點云數據和封裝后數據的全流程
1

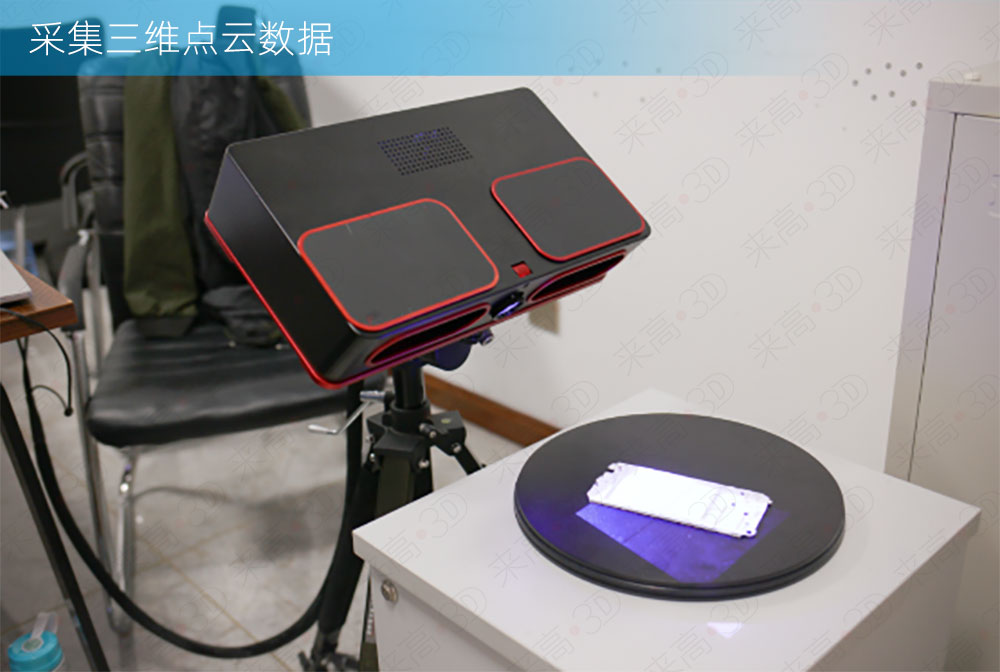

三維掃描儀設備：E5
檢測物體：手機殼
軟件：Techlego
特點：三維點云通過三維算法，封裝成小平面體，并且可以保留微小的細節

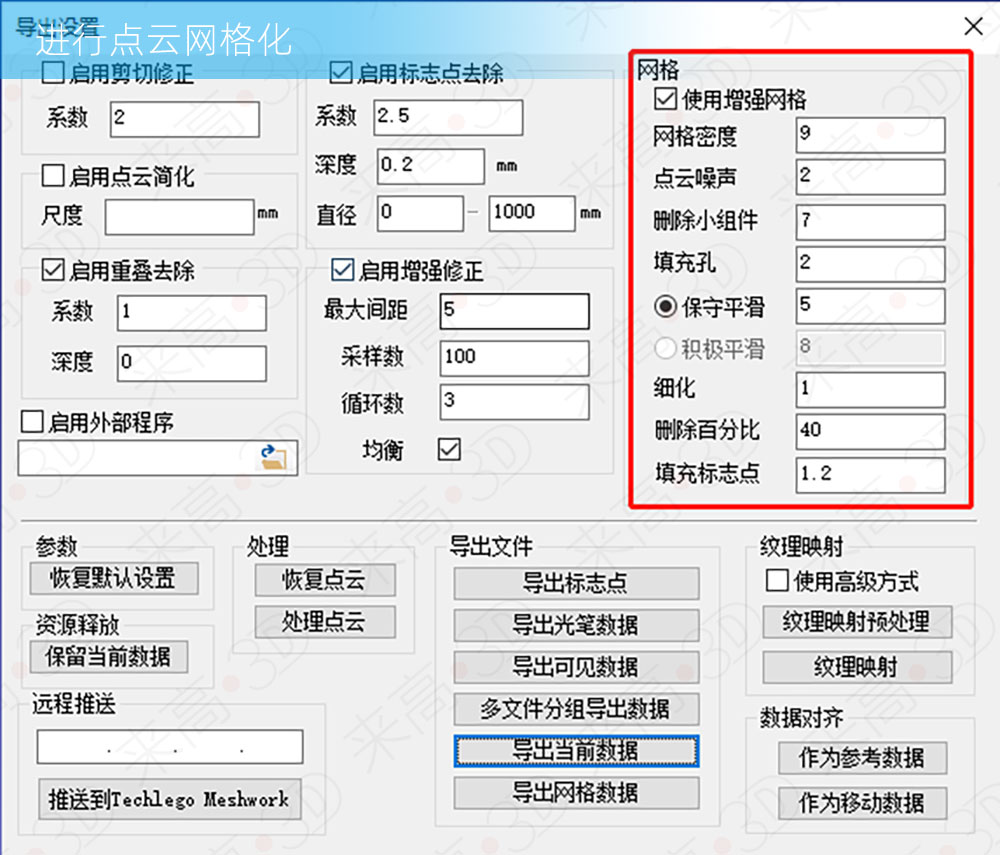

對掃描出的數據進行點云處理
1
網格密度：設置網格密度的參數；
點云噪聲：設置將點移至統計的正確位置以彌補三維掃描儀誤差（噪音）的參數；
刪除小組件：刪除評估點的鄰近性并選擇與其他點組相距遙遠的一組點；
填充空：設置填充多邊形對象上孔的大?。?/span>
保守平滑/積極平滑：設置多邊形網格平滑且三角形的大小一致的參數；
細化：設置定義的系數細分多邊形，以在對象上增加多邊形的數目的參數；
刪除百分比：設置減少三角形的數量但不影響曲面細節的參數；
填充標志點：設置填充標志點大小的參數；
按照以上參數調節，將網格化的點云導出成網格格式。
