高像素三維掃描儀,在超小尺寸零件掃描的“超細”應用 分享到：

隨著近年來三維數字化技術發展，已經有越來越多類型的客戶會通過三維掃描儀來對各種尺寸、各種特征的工件進行測量與檢測。當對細節要求高、結構復雜的小零件進行掃描測量時，為了完整“還原”零件的小尺寸結構特征，需要選用高像素的三維掃描儀。拍照式三維掃描儀可以選用130萬像素、500萬像素、630萬像素以及1200萬像素的工業相機，在掃描小尺寸工件時更具有優勢。接下來，通過具體實例來展示來高科技掃描超小尺寸的零件的流程和效果。

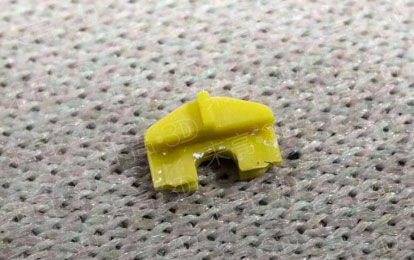

零件實拍圖

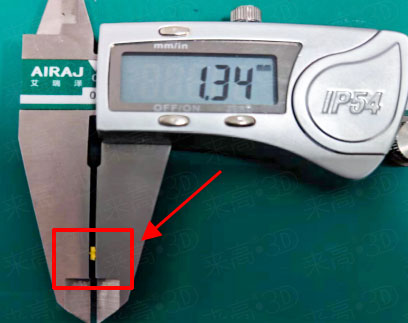

零件尺寸測量值

背景描述

針對尺寸只有1.34mm的超小尺寸的零件掃描，原有低像素三維掃描儀不能很好地體現出零件的細節，掃描出來的數據細節特征不能滿足測量要求，來高科技采用具有630萬像素的G5三維掃描儀對其進行三維掃描，可以很好的解決這個難題。

來高科技

解決方案

為了將不同角度掃描出的數據進行拼接，一般需要在工件上貼標記點。由于零件尺寸非常小，沒有合適貼標記點的位置，且標記點會遮擋大部分有效特征，對尺寸測量影響很大，所以不能直接在工件上貼標記點。

根據工件特點，可以在轉臺上貼標記點，掃描工件的正反面三維模型，然后再在來高科技掃描軟件中自動對數據進行特征拼接，從而獲得工件的完整點云信息。

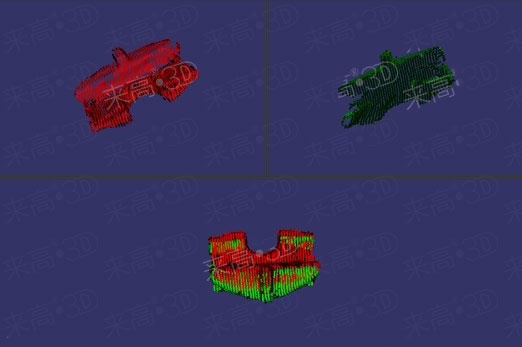

特征拼接

stl格式模型

工件掃描出來的正反面數據完成特征拼接后，通過來高科技三維掃描軟件進行封裝處理得到stl格式三維模型，超小零件上面的細節也保留的非常完整，可以為后期的檢測、逆向設計以及三維數字化應用提供了“完滿”的數據支持。

高像素三維掃描儀在超小尺寸零件檢測的工作優勢

更快速地獲取零件的全部尺寸信息；

更準確地獲取“微小”細節數據；

對復雜曲面測量更方便；

減少人工干預，避免讀數誤差；

測量方式多元化，可以測量空間任意尺寸。
