3D掃描儀在掃描精細零件時，需要選擇高像素的藍光3D掃描儀。因其具有高精度、高細節、高分辨率、點云密度高等特點，所以才能確保獲得高質量、高細節、高精度的3D模型，有效保證其檢測精度。
（精細彎管與硬幣尺寸對比）
▌遇到問題
一家彎管生產公司生產的細小彎管，希望通過3D掃描儀判斷其彎管在成型后，彎管整體是否有形變，以及在折彎處的變化情況。但是彎管直徑小，僅有1mm，且彎管形狀復雜，不易貼點和掃描。
▌解決方案

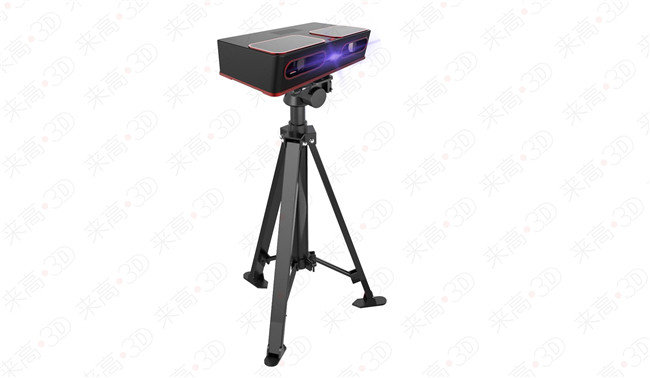

（3D掃描儀）
首先，選擇具有高像素的藍光3D掃描儀。
（精細彎管工裝）
其次，為了解決彎管掃描難題，技術人員根據彎管結構的特點，設計出一套針對彎管掃描的工裝夾具（如上圖所示），讓掃描更加方便和快捷。
（精細彎管掃描現場）
▌掃描數據展示
（彎管掃描數據）

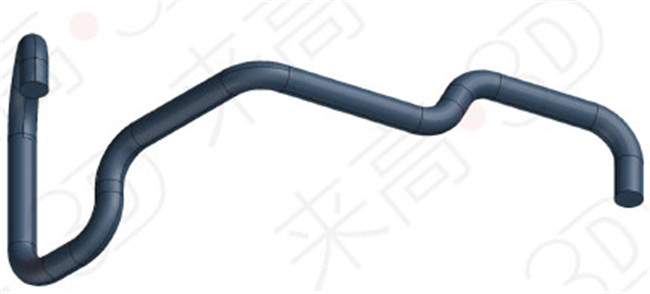

（彎管CAD模型）
最后，通過3D掃描儀獲得彎管的高質量、高細節、高精度的3D模型。開始對彎管進行全尺寸檢測，進而判斷彎管生產的質量。將掃描得到的3D模型在檢測軟件中，與CAD彎管模型對齊、比較。如下圖所示：
（數據對齊）

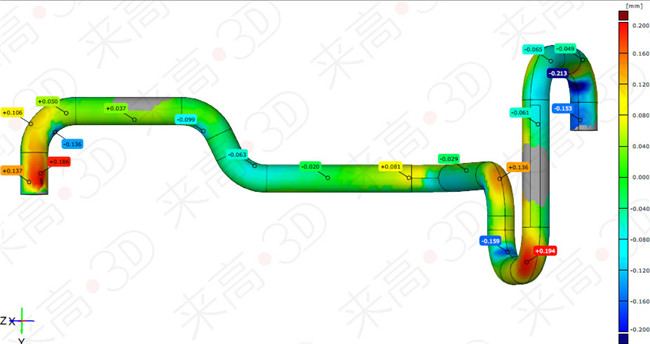

（偏差云圖）
檢測軟件中，在偏差云圖中任意位置注釋，可以非常準確的測量每個位置的偏差情況，直觀反映出彎管的加工誤差。

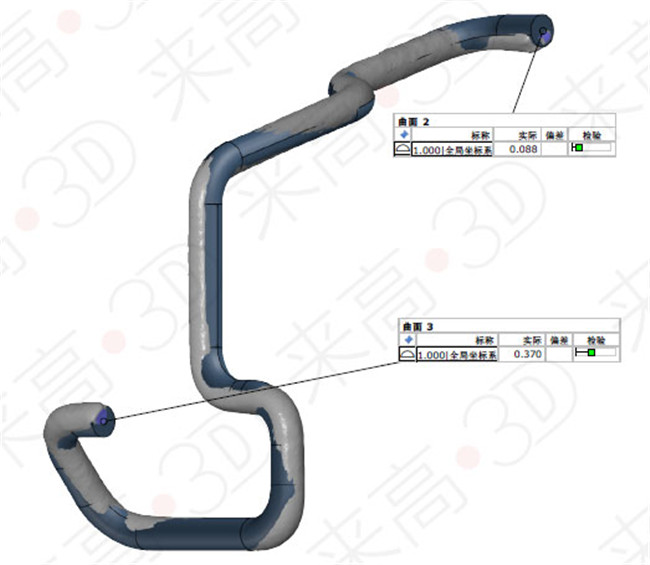

（偏差標注1）
（偏差標注2）
通過顏色偏差，可以定性和定量的判斷彎管的整體尺寸偏差情況。除此之外，針對關鍵位置，還可以測量2D尺寸，比如長度、寬度、角度、直徑等；還可以測量形位公差，比如平面度、圓柱度、同軸度、面輪廓度等。如下圖所示：
（直徑測量）
（面輪廓度）
▌來高科技一直致力于“三維掃描系統”和“智能三維機器視覺系統”的研發、生產、銷售以及服務。3D掃描儀以“高精度、高效率、高分辨率”為主要特點。其主要核心技術包括：藍光3D掃描儀、攝影測量系統、自動轉臺、機器人（工業機器人/協作機器人）、3D相機等。主要服務領域有工業制造、教育科研、醫療、文化等?，F(xiàn)已為上百所院校和上千家知名企業提供相關的設備和技術服務。
